Ливневая канализация для коммерческого объекта: исходные данные для расчёта
Для первого разговора о ливневой канализации не нужен готовый расчёт от заказчика. Нужны сведения, по которым проектировщик сможет определить водосбор, проверить условия отвода воды и назвать недостающие данные. Если передать только общую площадь участка, выводы будут слишком приблизительными.
Гидравлический расчёт и предварительная оценка стоимости решают разные задачи. В первом случае определяют расчётный сток и проверяют работу системы. Во втором оценивают состав строительных работ, материалы, земляные работы, восстановление покрытий, этапность и ограничения площадки. Одной площади недостаточно ни для готового проектного решения, ни для окончательной цены.
Объект и границы водосбора
Сначала опишите назначение объекта и территорию, для которой рассматривается водоотведение. Для склада, торгового комплекса, производственной площадки и логистического терминала различаются режим эксплуатации, транспортная нагрузка и возможный состав загрязнений.
Передайте проектировщику:
- адрес и назначение объекта;
- план участка с границами рассматриваемой территории;

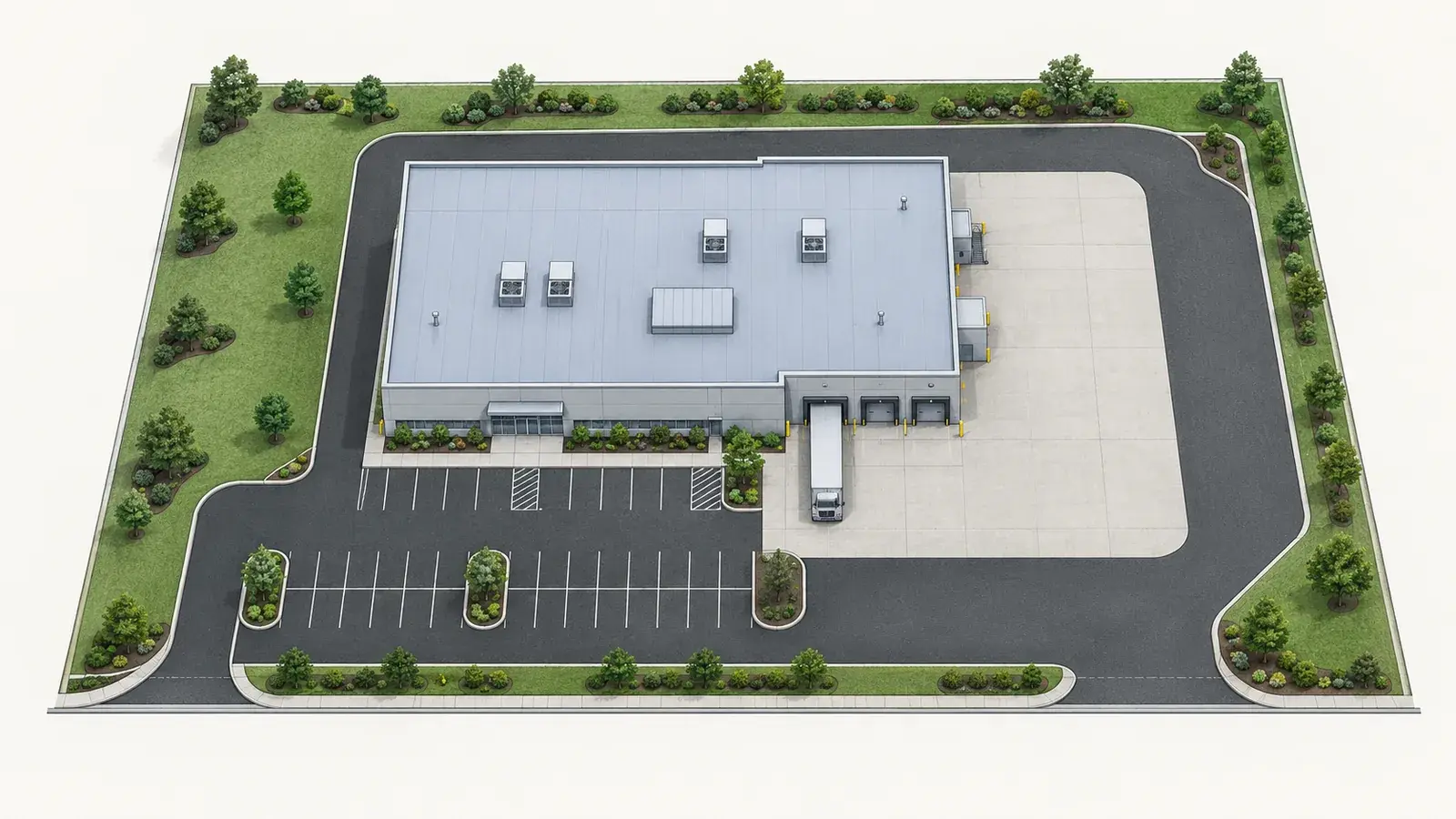

- площади кровель, проездов, парковок, погрузочных площадок и озеленения отдельно;
- сведения о соседних участках, с которых вода может поступать на объект, и о направлениях, куда она уходит сейчас;
- места регулярных подтоплений, скопления воды или наледи;
- планируемые новые здания, пристройки, дороги, парковки и изменения благоустройства.
Раздельные площади нужны потому, что разные поверхности по-разному формируют сток. В действующем СП 32.13330.2018 расчётные показатели связываются с площадью стока и видом поверхности. Заказчику не нужно самостоятельно выбирать коэффициенты. Его задача состоит в том, чтобы дать достоверные площади и описать фактическое состояние территории.
Границы водосбора влияют на расчётный расход и на то, какие зоны войдут в проект. Если часть кровли отводит воду на соседний участок, а парковка собирает сток из-за пределов кадастровой границы, простая сумма площадей по документам не покажет реальную ситуацию.
Рельеф и инженерные изыскания
Для самотечного отвода воды важны не только горизонтальные расстояния, но и высотные отметки. Проектировщику нужна актуальная топографическая основа, на которой видны рельеф, здания, покрытия и существующие коммуникации.
Полезно передать:
- инженерно-топографический план, если он есть;
- отметки территории, полов первых этажей, въездов и площадок;
- низкие места и фактические направления поверхностного стока;
- сведения о существующей вертикальной планировке и планируемых изменениях;
- материалы инженерно-геологических изысканий;
- известные уровни грунтовых вод, сезонное переувлажнение и участки слабых грунтов.
Рельеф влияет на размещение точек сбора, возможность самотечного отвода и необходимость дополнительной проверки низких мест. Сведения о грунтах и грунтовых водах нужны для решений по основанию, земляным работам и защите конструкций. Они не заменяют расчёт и обследование, но показывают, какие данные уже есть и что придётся уточнить.
Если топографическая основа устарела, укажите дату и изменения, произошедшие после съёмки. Новое здание, насыпь, дорога или переложенная сеть могут сделать старый план непригодным для текущего решения.
Нагрузки и эксплуатация территории
Схема должна учитывать, как объект работает каждый день. Дождеприёмник в зоне движения фур, на закрытой складской территории и на пешеходной площадке находится в разных условиях.
Зафиксируйте:
- маршруты тяжёлого транспорта и места разворота;
- погрузочные зоны, площадки хранения и участки с интенсивным движением;
- возможное попадание нефтепродуктов, сырья, пыли или других загрязнений на покрытие;
- участки мойки техники или оборудования, если они есть;
- доступ для осмотра, очистки и ремонта;
- режим работы предприятия и ограничения на перекрытие проездов;
- допустимую этапность строительства и временные схемы движения.
Транспортные нагрузки влияют на подбор и защиту элементов, размещённых в покрытии. Характер загрязнений нужен, чтобы проектировщик проверил требования к сбору, локализации и очистке стока. Доступ для обслуживания влияет на расположение колодцев и других обслуживаемых элементов. Этапность определяет, можно ли выполнять работы без остановки действующего предприятия.
Наличие загрязнений нельзя определять по названию объекта. Нужно описать реальные операции на каждой площадке и передать имеющиеся экологические или технологические ограничения.
Существующие сети и сооружения
Существующая система может быть частью будущего решения, ограничением или источником риска. Передайте всё, что известно, даже если данные неполные:
- планы трасс и расположение колодцев;
- известные отметки лотков, труб и поверхности;
- диаметры и материалы по имеющейся документации;
- сведения о состоянии колодцев и трубопроводов;
- результаты обследований, промывки или телеинспекции, если они проводились;
- точки подключения кровельного водостока и локальных участков;
- пересечения с водопроводом, бытовой канализацией, дренажем, кабелями и другими коммуникациями;
- участки, к которым нет доступа или по которым нет исполнительной документации.
Эти сведения влияют на возможность использования существующей сети, на трассировку новых участков и на объём обследований. Ливневую, бытовую канализацию и дренаж нужно показывать раздельно. Совпадение трасс на старом плане не доказывает, что системы соединены правильно или могут принимать дополнительный расход.
Если отметки или состояние неизвестны, это не повод подставлять предположительные значения. В перечне исходных данных такие позиции отмечают как неполученные и выносят в программу обследования.
Точка приёма поверхностного стока
До выбора окончательной схемы нужно понять, куда система должна отводить воду и на каких условиях. Ближайший колодец, канава или водоём не считаются допустимой точкой приёма по умолчанию.
Соберите:
- описание предполагаемого приёмника;
- сведения о владельце или эксплуатирующей организации;
- технические условия и условия подключения, если они получены;
- известные ограничения по расходу, режиму и качеству стока;
- отметку точки подключения и доступные данные о принимающей сети;
- документы и переписку, относящиеся именно к этому объекту.
Точка приёма влияет на отметки, пропускную способность, необходимость регулирования расхода, очистки или перекачки. Если приёмник не подтверждён, проектировщик может сравнить варианты и составить перечень согласований, но считать один из вариантов разрешённым нельзя.
Что относится к гидравлическому расчёту, а что к стоимости
Для гидравлического расчёта проектировщик определяет расчётные осадки и сток для конкретной территории, учитывает площади и типы поверхностей, рельеф, схему сбора, ограничения точки приёма и требования к работе системы. По результату выбирают и проверяют проектные решения. Заказчику не следует самостоятельно назначать диаметры, уклоны, глубины или коэффициенты по примеру другого объекта.
Предварительную стоимость подрядчик оценивает по другому набору данных. Нужны протяжённость и состав работ по проекту или техническому заданию, количество сооружений, условия земляных работ, пересечения, восстановление покрытий, доступ техники, режим предприятия и этапность. Пока эти сведения не определены, расчёт цены остаётся ориентировочным.
Разделение двух задач помогает избежать ложной точности. Гидравлический расчёт не заменяет смету, а ориентировочная стоимость по площади не подтверждает работоспособность системы.
Вопросы проектировщику до согласования решения
На первой встрече задайте конкретные вопросы:
- Каких исходных данных не хватает и как их получить?
- Какие границы водосбора приняты и учтён ли приток с соседних участков?
- По каким данным определяются расчётные осадки и расходы для этого объекта?
- Какие сведения о существующих сетях подтверждены, а какие требуют обследования?
- Подтверждена ли точка приёма стока и какие условия подключения действуют?
- Требуется ли отдельно проработать очистку, регулирование расхода или перекачку?
- Какие эксплуатационные ограничения нужно включить в проект и задание подрядчику?
- Какие решения пока предварительные и от каких документов они зависят?
Ответы лучше зафиксировать в перечне исходных данных или протоколе. Тогда заказчик, проектировщик и подрядчик видят одинаковую границу между подтверждёнными условиями и вопросами, которые ещё нужно закрыть.
Частые вопросы
Можно ли начать обсуждение без готового проекта?
Да. Можно передать план территории, доступные изыскания, сведения о существующих сетях и описание задачи. Проектировщик или подрядчик сможет составить перечень недостающих данных и обозначить границы предварительной оценки. Готовое проектное решение и окончательную цену по такому комплекту обещать нельзя.
Достаточно ли знать общую площадь участка?
Нет. Нужны границы водосбора и отдельные площади поверхностей, которые формируют сток: кровли, асфальт, парковки, погрузочные зоны и озеленение. Также важны рельеф, планируемые изменения территории и приток воды извне.
Что делать, если точка приёма стока не подтверждена?
Отметить её как ключевой неполученный параметр. Проектировщик может проверить возможные варианты, владельцев сетей и состав требуемых документов. До подтверждения нельзя считать ближайший колодец, канаву или водоём согласованным местом отвода.
Всегда ли для коммерческого объекта нужна очистка стока?
Универсального ответа нет. Решение зависит от назначения площадок, возможных загрязнений, условий приёма и применимых требований к конкретному объекту. В исходных данных нужно описать технологические зоны и передать относящиеся к объекту условия подключения.
Если нужно сначала уточнить термины и границы наружных сетей, прочитайте материал «Что такое НВК в строительстве и что входит в работы». Для обсуждения строительной части и передачи исходных данных используйте страницу наружных сетей водоснабжения и канализации.
20.10.2026
