Что такое НВК в строительстве и что входит в работы
НВК в проектной документации означает наружные сети водоснабжения и канализации. Этой маркой обозначают объединённый комплект рабочих чертежей для соответствующих наружных сетей. В разговоре о строительстве НВК часто называют и сами работы по их устройству, но состав договора нельзя определять только по аббревиатуре. В одном проекте речь идёт о водопроводе и бытовой канализации, в другом добавляются ливневые сети, колодцы, подключения, восстановление покрытия и исполнительная документация.
Заказчику важно проверить три вещи: какие системы показаны в проекте, где проходят границы работ и какой результат должен передать подрядчик. Ниже разобрано, что может входить в НВК и какие сведения стоит подготовить до запроса расчёта.
Что означает НВК в проекте
ГОСТ 21.704-2011 относит к рабочей документации наружных сетей водоснабжения и канализации основной комплект рабочих чертежей марки НВК. При необходимости его разделяют на два комплекта: НВ для наружных сетей водоснабжения и НК для наружных сетей канализации.
Это различие важно для заказчика. Обозначение НВК описывает комплект документации, но само по себе не устанавливает цену, этапность и ответственность сторон. Эти условия фиксируют в проекте, техническом задании, ведомостях, смете, договоре и приложениях к нему.
Если подрядчик предлагает «НВК под ключ», формулировку нужно раскрыть перечнем. Например, отдельно указать земляные работы, поставку материалов, монтаж трубопроводов и колодцев, испытания, подключения, обратную засыпку, восстановление территории и подготовку исполнительных документов. Неуказанный этап лучше не считать включённым по умолчанию.

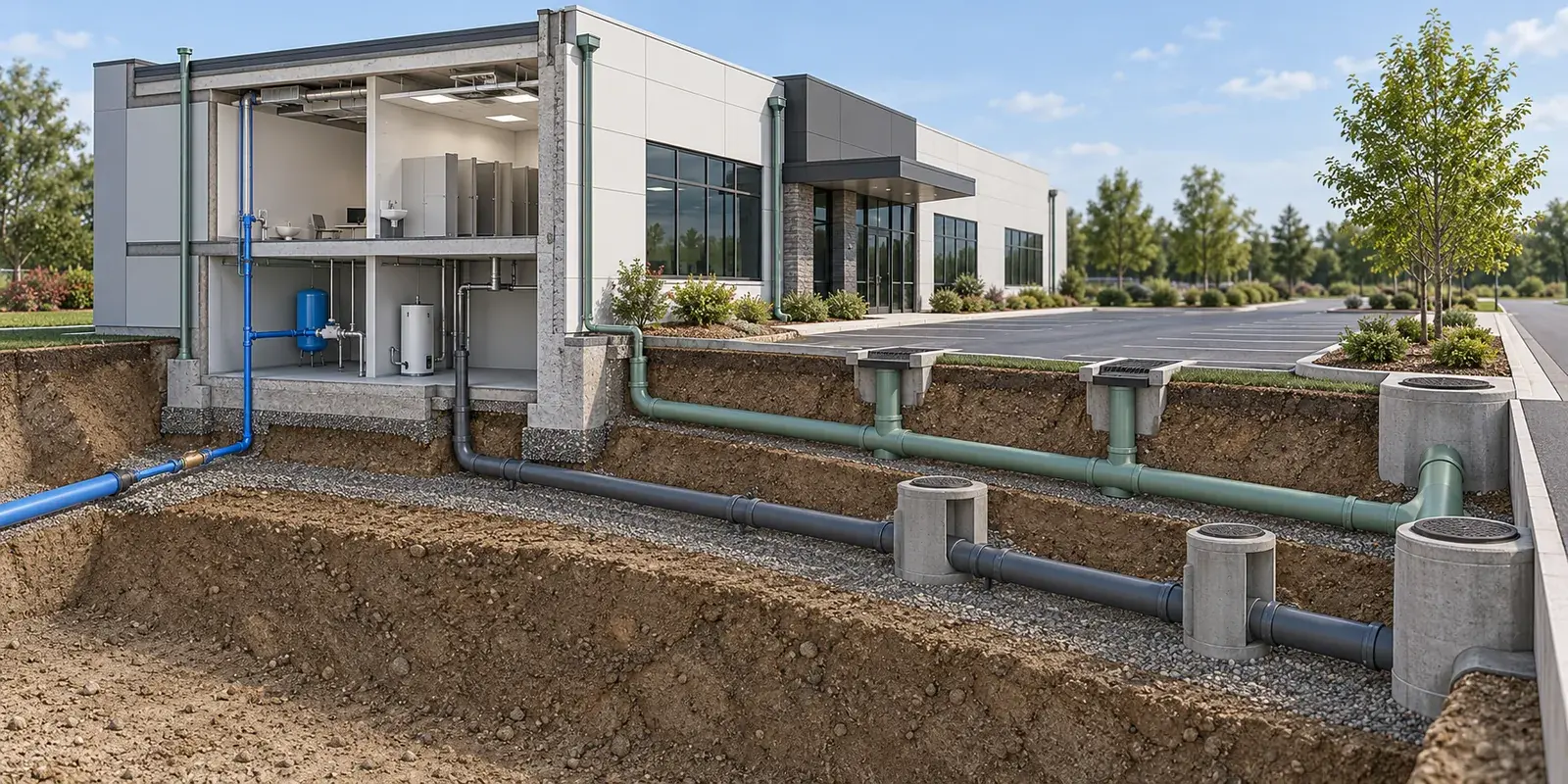

Какие системы могут входить в состав НВК
Состав наружных сетей зависит от назначения объекта, проектных решений и технических условий. Для коммерческого или производственного объекта могут потребоваться несколько самостоятельных систем. Их нельзя объединять в одну трубу только потому, что они входят в общий раздел проекта.
Наружное водоснабжение
Наружная сеть водоснабжения подаёт воду от согласованной точки подключения или источника к объекту. В проекте могут быть предусмотрены трубопроводы, запорная арматура, колодцы, камеры, узлы подключения и другие сооружения. Назначение воды также имеет значение: хозяйственно-питьевое, производственное и противопожарное водоснабжение предъявляют разные требования к расчёту и составу системы.
Диаметры, материалы, трассу и способ прокладки выбирают по проекту. Переносить решение с другого объекта без расчёта нельзя, даже если здания похожи по площади.
Бытовая канализация
Бытовая канализация отводит сточные воды от санитарных приборов и других потребителей, предусмотренных проектом. Наружная часть может включать выпуски, самотечные или напорные участки, смотровые колодцы и подключение к существующей сети либо сооружению приёма стоков.
Для самотечной сети особенно важны проектные отметки и профиль трассы. Однако универсальный уклон или глубину для любого объекта назначать нельзя. На решение влияют расход, диаметр, рельеф, отметка подключения, пересечения с другими коммуникациями и условия эксплуатации.
Ливневая канализация
Ливневая канализация собирает и отводит дождевые и талые воды с кровель, проездов, площадок и других участков территории. Она может включать дождеприёмники, лотки, трубопроводы, колодцы и сооружения, предусмотренные проектом.
Ливневая и бытовая канализация решают разные задачи. Их состав, точки сброса и необходимость очистки определяют по проекту и условиям подключения. Подробный расчёт ливневой сети в этой статье не рассматривается.
Для отдельных объектов проект предусматривает производственную канализацию, дренаж или другие системы. Их наличие нельзя предполагать без исходных данных.
Чем наружные сети отличаются от внутренних
Внутренние системы водоснабжения и водоотведения обслуживают здание и проектируются как часть его инженерного оборудования. Наружные сети проходят за пределами внутренних систем и связывают объект с источником воды, внешней сетью, выпуском или сооружением приёма стоков.
Универсальной точки, которая на любом объекте разделяет внутренние и наружные сети, нет. Граница может быть связана со стеной здания, выпуском, вводом, колодцем, узлом подключения или иной точкой, принятой в документации. Для конкретного заказа её определяют по рабочим чертежам, техническим условиям, ведомости объёмов и договору.
До заключения договора полезно нанести границу на схему и письменно указать, кто отвечает за каждый примыкающий участок. Это снимает спор о том, входят ли в заказ выпуски из здания, проходы через конструкции, узлы учёта, подключение к существующей сети и восстановление территории за пределами траншеи.

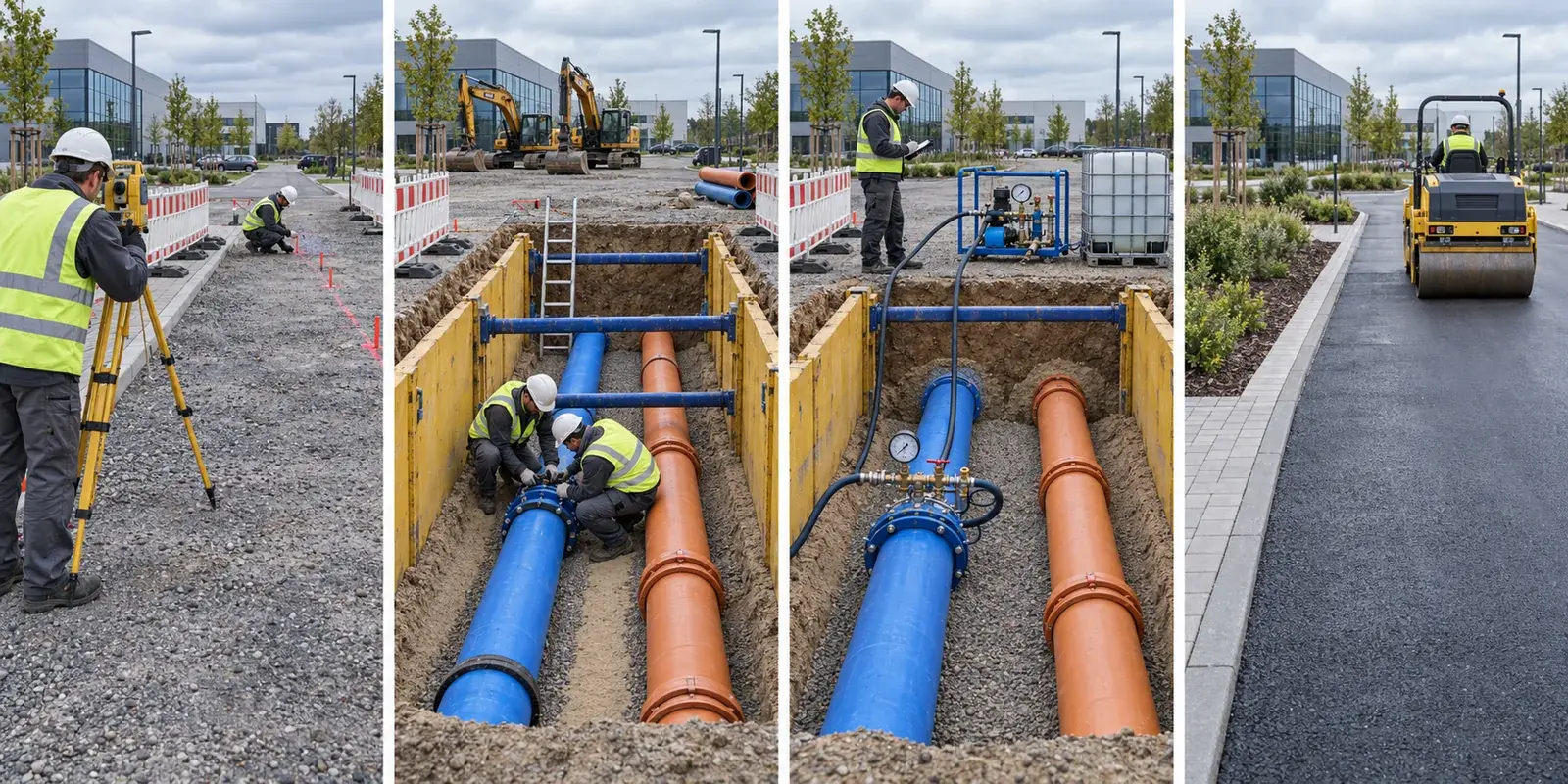

Какие этапы могут входить в работы
Фактический порядок зависит от проекта, площадки и организации строительства. Для обсуждения заказа удобно разделить работы на следующие этапы.
Подготовка
Подрядчику передают действующую документацию и участок работ. До начала монтажа уточняют трассу, отметки, существующие коммуникации, подъезд техники, места складирования, опасные зоны и порядок взаимодействия со смежными исполнителями. При необходимости выполняют геодезическую разбивку и предусмотренные проектом подготовительные мероприятия.
Земляные работы
К этому этапу могут относиться вскрытие покрытия, разработка траншей и котлованов, устройство основания, крепление стенок, водоотвод и обращение с вынутым грунтом. Способ выполнения выбирают по документации и фактическим условиям площадки. Наличие действующих сетей и стеснённость могут существенно изменить технологию.

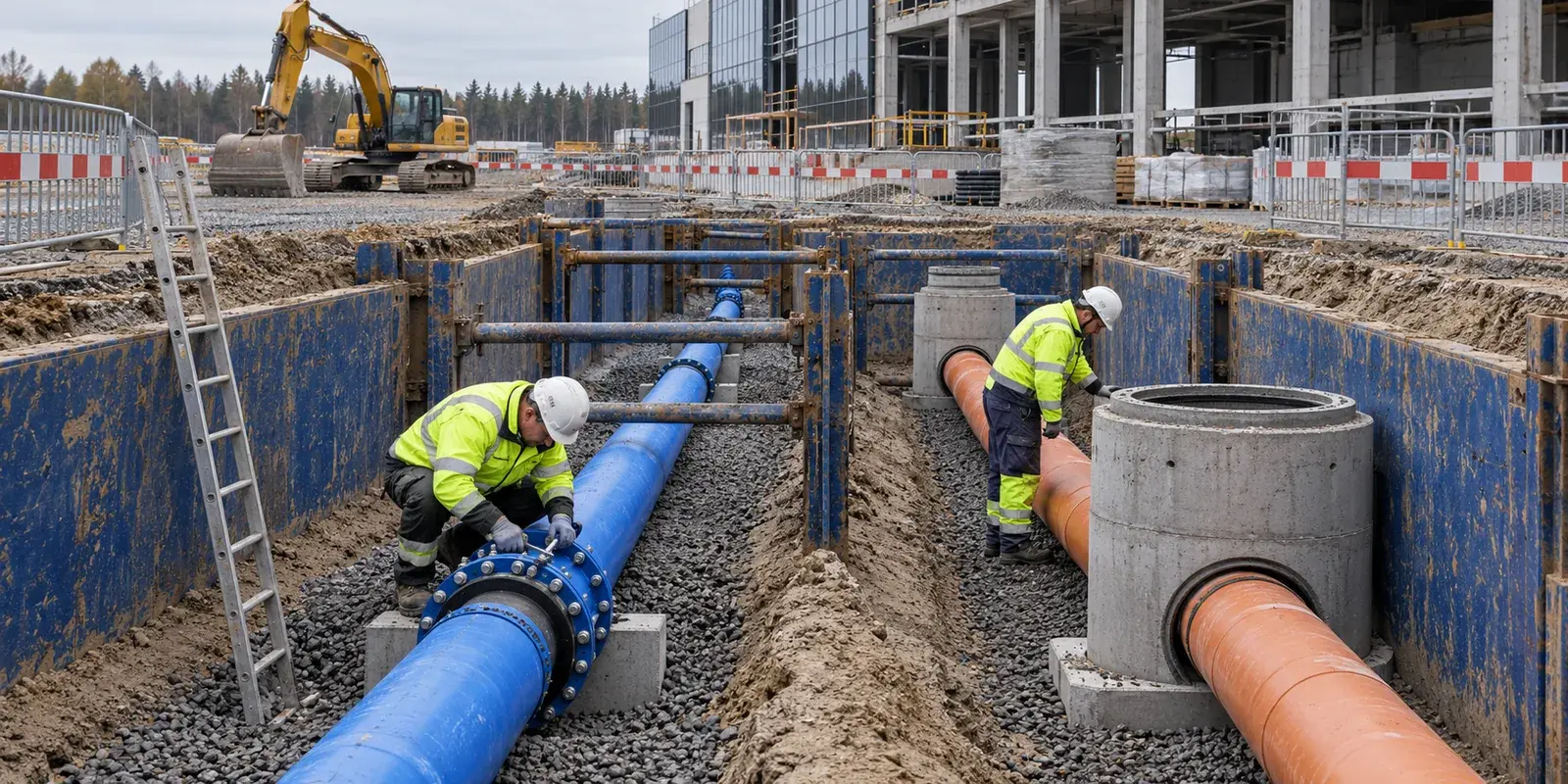

Монтаж трубопроводов и сооружений
На подготовленном основании монтируют трубы, фасонные части, арматуру, колодцы, камеры и другие предусмотренные проектом элементы. Одновременно контролируют положение сети, отметки и качество соединений. Состав операций различается для напорных и самотечных трубопроводов.
Проверки и испытания
До закрытия участков выполняют предусмотренные проектом и применимыми правилами проверки. Это могут быть геодезический контроль, осмотр соединений, испытания напорных трубопроводов и проверка участков канализации. Вид проверки, условия её проведения и документы о результате нужно согласовать заранее.
Обратная засыпка и восстановление территории
После приёмки скрываемых участков выполняют засыпку и уплотнение по принятой технологии. Затем восстанавливают покрытия и благоустройство в границах заказа. Эти работы стоит перечислять отдельно: монтаж трубы не всегда означает восстановление асфальта, газона, бортового камня или проезда.
Исполнительная документация и передача результата
Состав исполнительных материалов определяют для конкретного объекта и договора. В него могут входить исполнительные схемы, акты освидетельствования скрытых работ, документы на материалы, протоколы испытаний и другие подтверждения выполненных операций. Заказчику нужно заранее определить, кто готовит каждый документ, кто его проверяет и при каком комплекте этап считается принятым.
Что согласовать с проектировщиком и подрядчиком
До расчёта и выхода на площадку зафиксируйте следующие вопросы:
- какие сети и участки входят в заказ;
- от какой до какой точки отвечает подрядчик;
- кто поставляет трубы, колодцы, арматуру и сопутствующие материалы;
- кто получает или передаёт технические условия, согласования и разрешения, если они требуются;
- кто уточняет положение действующих коммуникаций и организует работу рядом с ними;
- кто выполняет геодезическую разбивку и исполнительную съёмку;
- какие проверки и испытания требуются до обратной засыпки;
- какие покрытия и элементы благоустройства нужно восстановить;
- какой комплект документов передаётся при приёмке;
- как оформляются изменения, если фактические условия отличаются от проекта.
Если проектного решения недостаточно, подрядчик может обозначить проблему и предложить технический вариант. Утверждать изменение, влияющее на расчёт, трассу, отметки или взаимодействие систем, должен уполномоченный участник проекта. Устное решение на площадке не заменяет согласованную документацию.
Какие исходные данные подготовить заказчику
Для первого предметного разговора не всегда нужен полный архив проекта. Но подрядчику нужно понимать объект, границы задачи и состояние документации.
Подготовьте:
- Назначение и адрес объекта, контакт ответственного представителя.
- Краткое описание требуемых сетей и предполагаемых границ заказа.
- Актуальный проект или доступные планы, профили, схемы и ведомости.
- Технические условия и сведения о точках подключения, если они уже получены.
- Топографическую основу и данные о существующих подземных и надземных коммуникациях.
- Известные ограничения площадки: действующий объект, режим доступа, охранные зоны, стеснённость, соседние работы.
- Требования к этапности, приёмке, исполнительной документации и восстановлению территории.
- Плановую последовательность строительства и зависимости от других подрядчиков.
Если части документов пока нет, это нужно указать прямо. Предварительное обсуждение возможно и при неполном комплекте, но точность состава и расчёта будет ограничена отсутствующими данными.
Что влияет на объём работ
Объём НВК нельзя оценить только по длине трубопровода. На состав работ влияют:
- количество и назначение систем;
- протяжённость, диаметры, материалы и число соединений;
- количество колодцев, камер, арматуры и точек подключения;
- глубина и профиль трассы по проекту;
- грунтовые условия и наличие воды;
- пересечения с действующими коммуникациями;
- состояние подъездов и свободное место для техники и материалов;
- необходимость поэтапного выполнения на действующем объекте;
- способ обращения с грунтом;
- объём восстановления покрытий и благоустройства;
- требования к проверкам, исполнительной документации и приёмке.
Поэтому цена и срок без проекта, обследования площадки или согласованного технического задания будут предварительными. Универсальные расценки и сроки в статье не заменяют расчёт по объекту.
Частые вопросы
НВК всегда включает водопровод, бытовую и ливневую канализацию?
Нет. Марка НВК объединяет рабочие чертежи наружных сетей водоснабжения и канализации, но конкретный состав систем и работ определяет документация. Ливневая канализация, дренаж, производственные стоки и отдельные сооружения включаются только тогда, когда они предусмотрены проектом и заказом.
Где заканчиваются внутренние сети и начинаются наружные?
Границу смотрят в документации конкретного объекта. Ею может быть ввод, выпуск, стена здания, колодец, узел подключения или другая указанная точка. Использовать одну границу для всех объектов неправильно.
Можно ли запросить расчёт без готового проекта?
Можно обсудить задачу и получить перечень недостающих данных. Но окончательный состав, цена и срок потребуют достаточной документации: как минимум понятных границ, трасс, точек подключения и условий площадки. Если проект ещё разрабатывается, подрядчику и проектировщику нужно согласовать порядок уточнений.
Кто отвечает за согласования и исполнительную документацию?
Это определяют договор и распределение ролей на объекте. Нельзя считать, что все согласования и документы автоматически входят в монтаж. До начала работ укажите ответственного за каждый документ и условие его приёмки.
Что передать для обсуждения проекта
Для первого обращения соберите адрес объекта, краткое описание требуемых сетей, доступный проект или техническое задание, технические условия при наличии и сведения об ограничениях площадки. На странице строительства наружных сетей водоснабжения и канализации можно посмотреть направление работ и передать исходные данные для обсуждения объекта.
